Microchem3是一款通用多参数仪器能够配置为变送器或PID控制器。

Microchem3仪器是专为饮用水厂和废水治理厂应用设计的，每台设备可以最多测量下列参数中的3个参数:

l PH

l ORP

l 氯

l 二氧化氯

l 电导率

l 4-20毫安

Capital Controls D Microchem83

变送器/控制器

 Micro Chem03是专为饮用水厂和废水治理厂设计的，每台设备可以最多测量下列参数中的3个参数：pH、ORP、氯、二氧化氯、导电率和420毫安。Micro Chem3可以配置为分析仪/变送器或控制器。

分析仪变送器- Microchem83能接收多达三路传感器的信号，测量范围广。

控制器- Microchem3结合传感器输入信号，采用标准PID算法，来控制被测参数;或者结合传感器信号和420毫安流量信号，实现PID复合环路控制。每个通道卡可实现两个输出方式。控制输出信号既可以是4-20毫安控制信号，也可以是脉宽调制输出信号。每个配置的通道还可提供软件配置的4-20毫安输出信号。

设计特点

l 彩色触摸显示屏让操作界面使用更轻松。

l 菜单驱动的软件设计指导用户进行设置和操作。

l 模块性与灵活性:可以方便地添加更多的通道，可现场更换传感器以检测新的参数。

l 能够接收多达3个传感器的输入信号和/或4-20毫安的输入信号。

l 每个通道卡可重传两个(2)4-20毫安信号。每台仪器可共重传多达6个4-20毫安信号

l 通过 MODBUS协议RS232/422485串行接口实现串行通信.

l 提供完整调制解调器RS232端口，用于连接外部调制解调器，使仪表能通过电子邮件的形式传输信息，信息包含当前的通道状况和当前的任何警报情况。

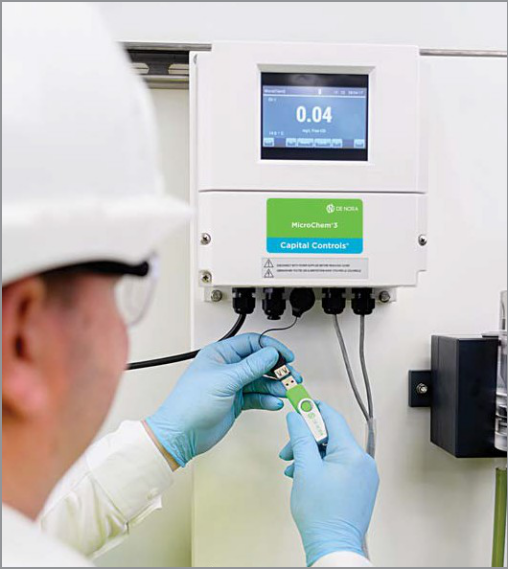

l USB20连接器可通过与仪表USB存储媒介界面的连接，实现日常数据文件及仪表配置记录的下载。

l 信息驱动菜单使用简便，菜单语言可在下列语种中选择;英语、法语、德语、西班牙语、中文和意大利语。

l 多达八个(8)继电器输出触点

l 屏幕显示警报和警告消息。

l 通过软件可以任意设定报警点和死区。

l 氯和pH测量时温度自动补偿。

l 测量并显示所有带温度补偿的测量池的的样品温度数值

l 密码保护菜单。

l Microchem3控制器采用特定的PIDpH和余氯/ORP值。

l 无需打开仪器盖，通过彩色触摸显示屏即可实现校准

l 诊断屏幕便于排除故障

l 外壳适合室外安装(IP65/NEMA4X防护等级）

技术参数- Capital Controls＂Microchem23

仪表的技术参数:

显示:

l 彩色显示屏分辨率为480x272LCD

l 电阻式触摸屏

l LED背光控制

电源:(可供2种选择)

l 额定110-240Vac50-60Hz65VA(AC版本)

l 24Vdc±10％3.15A(DCv版本

外亮防护等级:IP6Ss/NEMA4X适合室外安装。

模拟量输出:每个安装倍号通道包含两种信号输出。信号输出通道1可配置为420毫安或PWM输出。然后在软件中可设置输出信号，重传被测参数、取样温度或PID控制倍号。信号输出通道2可输出软件配置的4-20毫安信号，输出重传被测参数或取样温度。

继电器输出:八个(8)继电器输出，230vac8A(AC版本)或24Vdc2A(DC版本)。每对触点输出状态可通过软件分别设置为NO(常开)或NC(常闭)。

辅助输入:一个通道可配置为4-20毫安输入或脉宽调制输入，可用于关联所选控制方案的工艺流程表。

数字量输入:可通过软件配置，为安装的通道卡提供多达八个(8)数字输入。

串行通信互連端口:通过 MODBUSI协议的RS232/A21485串行端口。

外部连接：

l 所有接线连接形式是可拆卸型弹性端子连接

l USB2.0连接器可用于连接USB存储介质

l 完整调制解调器RS22端子可用于连接外部调制解调器

存储温度范围:-20°C至70C(-4F至158°P

工作温度范:-10°C至60C(14至140°F)

最大相对湿度：最高95％

精度:取决于潮湿端

外壳尺寸:220mmx250mmx120mm(8.6＂X10°X4.8＂)

MC4000 系列测量探头

MC4000测量探头与MicroChem®3 变送器/控制器组成 一个简单可靠的系统，用于测量游离残留氯、二氧化氯 和温度。

还可选择 12 mm 探针进行测量。

l 两个同心电极执行测量分析

l 测量探头中的石英砂可持续清洁电极

l 流量调节器无需外部减压阀，即可实现入口处的恒 定流速

l 可同时测量多种参数 探头主体可安装以下电极组件：

l ORP 电极

l pH 电极

l 电导率电极

l 以上任意两者的组合

MC5000  系列测量探头和探针

MC5000 测量探头和探针与MicroChem®3 变送器/控制 器组成一个简单可靠的系统，无需添加试剂，即可测 量游离残留氯。

l  3 电极安培计设计避免了重复的校零工作

l  设计坚固，采用耐用的PVC和不锈钢材料

l  三电极探头降低了对 pH 的依赖；使用时无 需 pH 补偿

l  探针上无活动部件，维护简单

l  测量探头专门设计，可减少膜表面形成的气泡，从而 提高了系统的可靠性

MC6000 系列测量探头

MC6000   探头与MicroChem®3    仪器组成一个完整系 统，用于测量残留氯。安培式测量探头可持续分析测 量废水、饮用水、冷却水和其他工艺应用水中的游离 氯或总氯含量，量程为 0-20 mg/L。

测量探头为面板一体式安装，配备的内置减压阀可控 制高达 150 psi 的控制取样入口压力。七 (7) 天使用量 的试剂通过重力进给系统进给。使用超大的金电极和 铜电极可最大化增强信号强度，使测量探头完美运用 在复杂工况下的废水应用中。测量探头测量并显示水 样温度，并允许自动补偿氯含量。

MC6000   系列测量探头采用耐腐蚀材料。每个测量探头 配备取样管、排水管以及额外接头，方便现场安装。 面板顶部配备便利的导线架，使导线有条理地连接至 MicroChem®3   仪器。

MC7000 系列测量探头

MC7000 系列探头与MicroChem®3 仪器组成一个 完整系统，用于测量残留氯。三电极安培式测量 探头可持续分析测量饮用水、废水、冷却水和其 他工艺应用水中的游离氯或总氯含量，量程为

0-20 mg/L。

测量探头为面板一体式安装，配备的内置减压阀 可控制高达 150 psi 的控制取样入口压力。内含的 流量开关，可提醒用户取样流量故障。MC7000系 列探头采用的三电极模式进一步偏移和稳定氯读 数。蠕动泵可提供多达5个星期的试剂。测量探头 测量并显示水样温度，并允许自动补偿氯含量。

MC7000  系列测量探头采用耐腐蚀材料。每个测量 探头配备取样管、排水管以及额外接头，方便现 场安装。此外，还可额外将 12 mm 电极插入取样 口，用于同时测量其他参数，例如   pH值。面板顶 部配备便利的导线架，使导线有条理地连接至 MicroChem®3     仪器。

MC2500 系列 - 电导率探针

MC2500 系列电导率探针、电导率放大器和MicroChem®3 变 送器组成一个电导率测量系统，能自动测量/控制电导率。

探针适合安装在 MC4000 系列氯气探头中（直径 12 mm）— 独立的12 mm 丙烯酸测量探头中，或在坚固外壳防护中浸入 式或管道式安装。

电导率探针包含两个电极，可测量电导率。

探针连接到电导率放大器，放大信号以 4 - 20毫安的信号 形式发送至MicroChem®3  变送器/控制器。

可供两种选择：a) 12 mm 直径的探针，可嵌入式安装在 专门设计的丙烯酸测量探头中；b) 25 mm (1 inch) 工业封 装型浸入式探针，完全防水，可用作浸入式探针。
